1280x1024 / 640x512 Réseau et module de caméra Swir à double sortie numérique
Spécification
Modèle | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Capteur | Capteur d'image | 1/2 ″ sony ingaas global shutter Swir Sensor IMX990 | 1/4 ″ sony ingaas global obturateur Swir Swir IMX991 |
| Pixels efficaces | Env. 1,34 MP | Env. 0,34 MP | |
| Taille de pixel | 5 μm | ||
Lentille | Longueur d'onde de réponse | 1000 ~ 1700 nm | |
| ICR | Support 2 Modes: bande large: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700 nm | ||
| Distance focale | 17 mm ~ 510 mm, zoom optique 30x | ||
| Ouverture | F2.8 ~ F5.5 | ||
| Champ de vision | H: 21,3 ° ~ 0,71 °, V: 17,1 ° ~ 0,57 °, D: 27,1 ° ~ 0,92 ° | H: 11,6 ° ~ 0,37 °, V: 9,3 ° ~ 0,3 °, D: 14,8 ° ~ 0,47 ° | |
| Distance de mise au point rapprochée | 1m ~ 10m (large ~ télé) | ||
| Zoom | Env. 7s (Optical Wide ~ Tele) | ||
Vidéo | Compression | H.265 / H.264 / H.264H / MJPEG | |
| Résolution | 25/30/50/60fps à 1280 × 1024 | 25/30/50/60fps @ 640 × 512 | |
| Taux bit vidéo | 32 kbps ~ 16 Mbps | ||
| Audio | AAC / MP2L2 | ||
| Vidéo LVDS | 25/30 / 50/60fps à 2MP (1920 × 1080) | ||
Réseau | Stockage | Carte TF (256 Go), FTP, NAS | |
| Protocole de réseau | Onvif, http, https, ipv4, ipv6, rTSP, ddns, rtp, tcp, udp | ||
| Multidiffusion | Soutien | ||
| Mise à niveau du micrologiciel (LVD) | Peut seulement mettre à niveau le firmware via le port réseau | ||
| Événements généraux | Mouvement, saccagé, carte SD, réseau | ||
| IVS | Tripwire, détection de clôture croisée, intrusion, objet abandonné, rapide - déménagement, détection de stationnement, estimation de la collecte de foule, objet manquant, détection de flou. | ||
| Réduction du bruit | 2d / 3d | ||
| Mode d'exposition | Manuel, auto, priorité d'ouverture, priorité d'obturation | ||
| Compensation d'exposition | Soutien | ||
| Vitesse d'obturation | 1/1 ~ 1/30000 | ||
| Mode de mise au point | Auto / Manual / Semi Auto | ||
| Débordement électronique | Soutien | ||
| Réduction de la brume de chaleur | Soutien | ||
| Retourner | Soutien | ||
| EIS | Soutien | ||
| Zoom numérique | 16x | ||
| Contrôle externe | TTL | ||
| Interface | Port Ethernet 4pin, port de série et d'alimentation 6pin, port audio 5pin.30 LVDSPIN | ||
| Protocole de communication | Sony Visca, Pleco D / P | ||
| Conditions de fonctionnement | - 30 ~ + 60 ° C / 20% ~ 80% Rh | ||
| Conditions de stockage | - 40 ~ + 70 ° C / 20% ~ 95% Rh | ||
| Alimentation électrique | DC 12V | ||
| Consommation d'énergie (TBD) | AVG: 6W; Max: 11W | ||

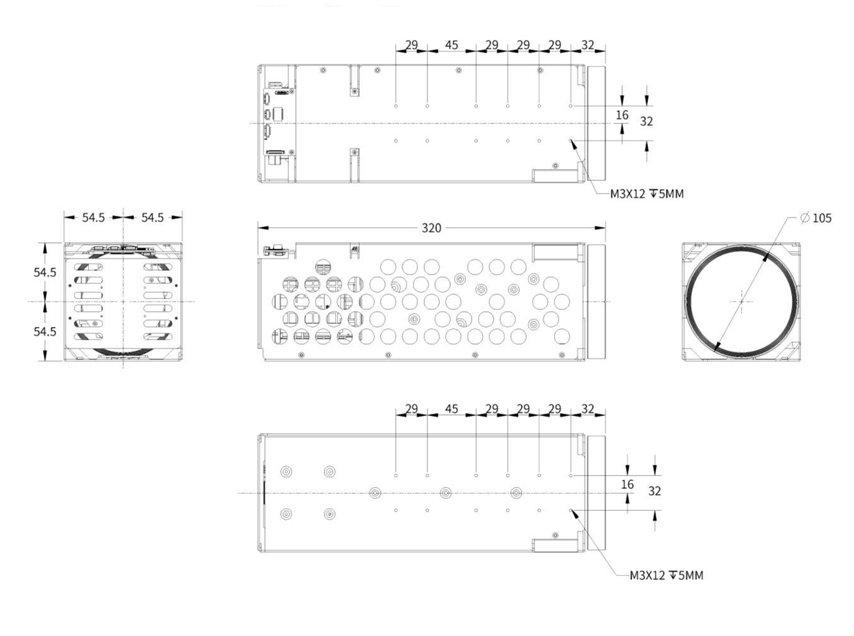

| Dimensions (l * w * h) | Env. 320 mm * 109 mm * 109 mm | ||
| Poids | 3,1 kg | ||
Interface réseau
| Taper | Numéro d'épingle | Nom de broche | Description |
| Interface Ethernet J2_4pin | 1 | Ethrx - | Port Ethernet adaptatif, Internet Rx - |
| 2 | Ethrx + | Port Ethernet adaptatif, Internet Rx + | |
| 3 | Ethtx - | Port Ethernet adaptatif, Internet TX - | |
| 4 | Ethtx + | Port Ethernet adaptatif, Internet TX + | |
| Interface J3_6pin Power & UART | 1 | Dc_in | Dc12v |
| 2 | GND | GND | |
| 3 | Rxd1 | TTL Niveau 3.3V, protocole Pelco | |
| 4 | Txd1 | TTL Niveau 3.3V, protocole Pelco | |
| 5 | Rxd0 | TTL Niveau 3.3V, protocole Visca | |
| 6 | Txd0 | TTL Niveau 3.3V, protocole Visca | |
| Interface audio J1_5pin | 1 | Audio_out | Audio out (ligne de sortie) |
| 2 | GND | GND | |
| 3 | Audio_in | Audio en (ligne dans) | |
| 4 | GND | GND | |
| 5 | NC | NC |
Interface LVDS
| Port | Nombre | Nom de broche | Description |
| Interface J4_30pin LVDS (similaire à l'interface numérique Sony 30pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | Sortie CC (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL Niveau 3.3V, protocole Visca, le même à TXD0 sur le port J3_6pin. Mais ne peut pas se connecter en même temps. | |
| 19 | UART1_RX | TTL Niveau 3.3V, protocole Visca, le même à RXD0 sur le port J3_6pin. Mais ne peut pas se connecter en même temps. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0 + | ||
| 23 | Txout1 - | ||
| 24 | Txout1 + | ||
| 25 | Txout2 - | ||
| 26 | Txout2 + | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk + | ||
| 29 | Txout3 - | ||
| 30 | Txout3 + |
