12um 640x512 Module thermique de taille compacte de sortie USB

Numéro de modèle

SG - HTM06U2 - T9

SG - HTM06U2 - T15

SG - HTM06U2 - T19

SG - HTM06U2 - T25

Module thermique

Capteur d'image

Vox des tableaux de plan focaux non refroidis

Max. Résolution

640 × 512

Fréquence d'images

Réglable, 6Hz à 30Hz

Intervalle de pixels

12 μm

Bande d'onde de réponse

8 μm à 14 μm

Netd

≤ 40MK (@ 25 ° C), F # = 1,0

Lentille (focale)

9.1 mm

15 mm

19 mm

25 mm

Numéro F

F1.0

F1.0

F1.0

F1.0

Ifov

1,3 mâle

0,8 masse

0,6 mâle

0,48 masse

Champ de vision (h × v)

48,3 ° × 38,6 °

29,3 ° × 23,4 °

22,8 ° × 18,4 °

17,46 ° × 14,01 °

Min. Distance de concentration

2m

5m

7m

8m

Mesure de la température

Plage de température

- 20 ° C ~ + 150 ° C et 100 ° C ~ 550 ° C

Précision de température

Max (± 2 ° C, ± 2%) à température ambiante 25 ° C et température de l'objet supérieur à 0 ° C

Distance de température

(basé sur 0,65 × 0,65 m)

10m (le plus éloigné)

15m (le plus éloigné)

20m (le plus loin)

25m (le plus éloigné)

Règle de thermographie

3 types de règles de mesure de la température, 21 règles (10 points, 10 régions et 1 ligne)

Sortie de données

Données de température 16 bits

Affichage d'image

Ajustement du contraste

Oui

Réglage de la luminosité

Oui

Palettes

15 palettes de couleurs réglables, blanc par défaut chaud

Mode FFC (Correction de champ plat)

Auto, manuel, correction externe

Dde

Oui

Général

Interface matérielle

FPC USB2.0

Pouvoir

DC 5V ± 5%

Consommation d'énergie

≤0,55W

≤0,55W

≤0,55W

≤0,65 W

Vibration et choc

Vibration: vibration sinusoïdale, 20 m / s ², 3 - axe

Choc: demi-onde sinusoïdale, 30 g / 11 ms, 3 - axe 6 - Way

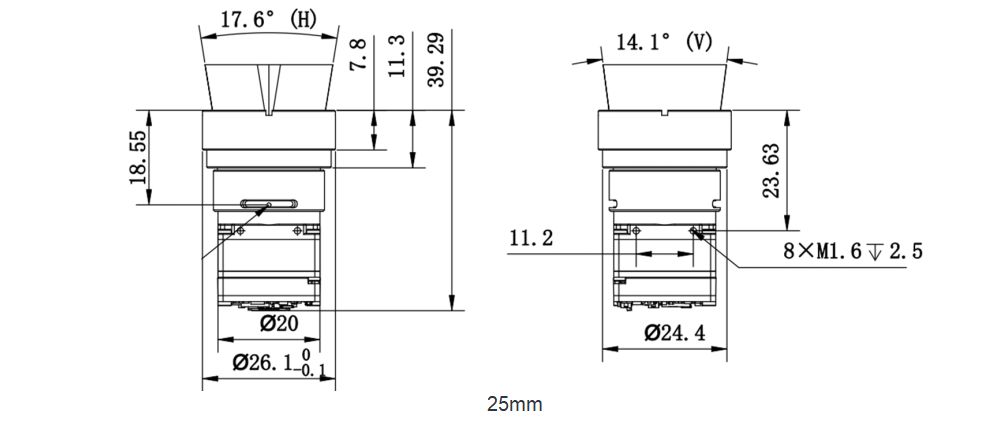

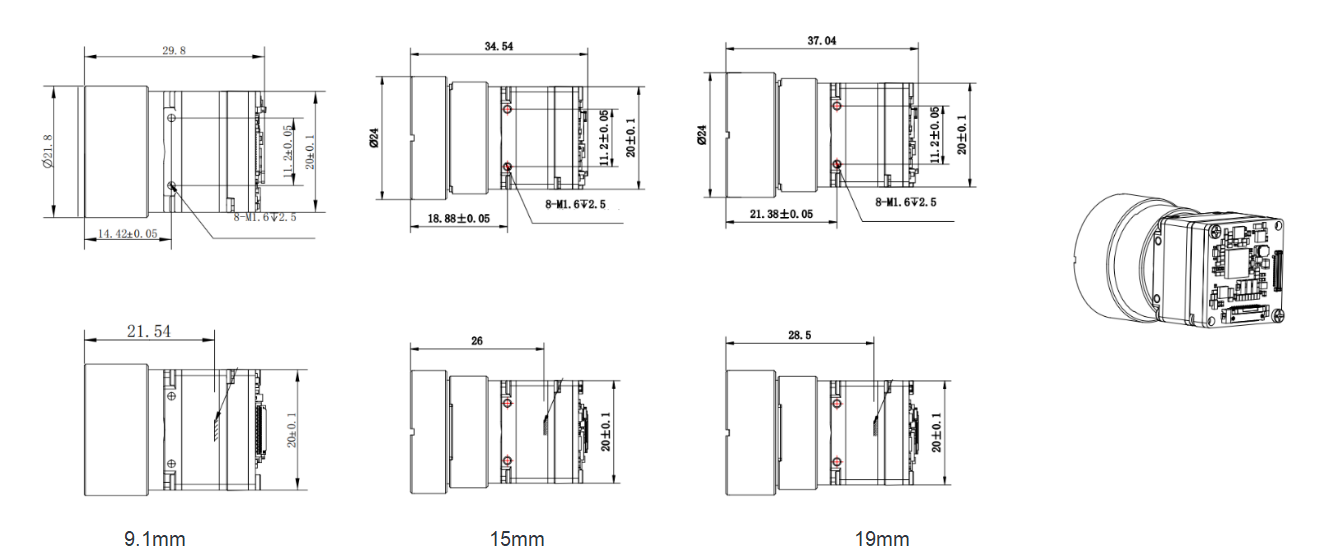

Dimension (mm)

29.8 * 20 * 20 mm

34,54 * 20 * 20 mm

37.04 * 20 * 20 mm

39.29 * 20 * 20 mm

Poids

≤22 g

≤28g

≤32 g

≤33g

Température de travail

- 40 ° C ~ 70 ° C
